型號 |
名稱 |
截面積 |
|
JKLY |
銅芯交聯聚乙烯絕緣架空電纜 |
10-500mm2 |
|
JKTRYJ |
軟銅芯交聯聚乙烯絕緣架空電纜 |
|
|
JKLYJ |
鋁芯交聯聚乙烯絕緣架空電纜 |
|
|
JKLGYJ |
鋼芯鋁絞線芯交聯聚乙烯絕緣架空電纜 |
|
|
JKLHYJ |
鋁合金芯交聯聚乙烯絕緣架空電纜 |
|
|
JKY |
銅芯聚乙烯絕緣架空電纜 |
|
|
JKTRY |
軟銅芯聚乙烯絕緣架空電纜 |
|
|
JKLY |
鋁芯聚乙烯絕緣架空電纜 |
|
|
JKLGY |
鋼芯鋁絞線芯聚乙烯絕緣架空電纜 |
|
|
JKLHY |
鋁合金芯聚乙烯絕緣架空電纜 |
|
|
JKLYJ/Q |
鋁芯輕型交聯聚乙烯薄絕緣架空電纜 |
|
|
JKLHYJ/Q |
鋁合金芯輕型交聯聚乙烯薄絕緣架空電纜 |
|
|
JKLGYJ/Q |
鋼芯鋁絞線芯輕型交聯聚乙烯薄絕緣架空電纜 |
|
|
JKLY/Q |
鋁芯輕型聚乙烯薄絕緣架空電纜 |
|
|
JKLHY/Q |
鋁合金芯輕型聚乙烯薄絕緣架空電纜 |
|
|
JKLGY/Q |
鋼芯鋁絞線芯輕型聚乙烯薄絕緣架空電纜 |
二、產品執行標準
GB/T 14049-2008《額定電壓10kV架空絕緣電纜》
三、用途

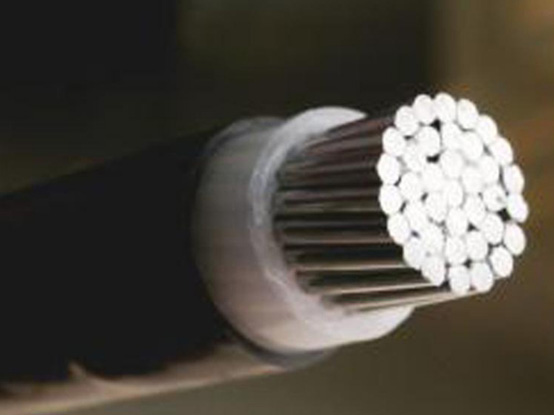

架空電纜（全稱架空絕緣電纜），是裝有絕緣層和保護外皮的架空導線，采用類似于交聯電纜生產工藝制造的一種專用電纜，是介于架空導線和地下電纜之間的新的輸電方式。架空電纜都是單芯的，按其結構不同可分為硬鋁線結構、硬拉銅線結構、鋁合金線結構、鋼芯或鋁合金芯支撐結構和自承式三芯紋合結構(線芯可為硬鋁或硬銅線)等。具有供電可靠性高、供電安全性好、架設和維修方便和經濟性合理等主要特點。其主要技術參數包括耐候性、絕緣水平、內、外半導電屏蔽層。架空電纜在國內外輸電應用廣泛。
四、使用特性
1、額定電壓為10KV。
2、導體長期允許工作溫度：額定電壓10KV的高密度聚乙烯絕緣架空電纜應不超過75℃，交聯聚乙烯絕緣架空電纜應不超過90℃。
3、架空電纜的敷設溫度應不低于-20℃。
4、架空電纜的允許彎曲半徑：
架空電纜外徑（D）小于25mm者，應不小于4D；
架空電纜外徑（D）為25mm及以上者，應不小于6D。
五、額定電壓10KV架空絕緣電纜技術參數表
|
標稱截面 mm2 |
導體屏蔽層 最小厚度 mm |
絕緣標稱厚度 mm |
20°C時最大直流電阻 Ω/KM |
最大拉斷力 N |
||||||
|
薄絕 緣 |
普通 絕緣 |
硬銅芯 |
軟銅芯 |
鋁芯 |
鋁合 金芯 |
硬銅芯 |
鋁芯 |
鋁合 金芯 |
||
|
1*10 |
0.5 |
- |
3.4 |
- |
1.830 |
3.080 |
3.574 |
- |
- |
- |
|
1*16 |
0.5 |
- |
3.4 |
- |
1.150 |
1.910 |
2.217 |
- |
- |
- |
|
1*25 |
0.5 |
2.5 |
3.4 |
0.749 |
0.727 |
1.200 |
1.393 |
8465 |
3752 |
6284 |
|
1*35 |
0.5 |
2.5 |
3.4 |
0.540 |
0.524 |
0.868 |
1.007 |
11731 |
5177 |
8809 |
|
1*50 |
0.5 |
2.5 |
3.4 |
0.399 |
0.387 |
0.541 |
0.744 |
16502 |
7011 |
12569 |
|
1*70 |
0.5 |
2.5 |
3.4 |
0.276 |
0.268 |
0.443 |
0.514 |
23461 |
10354 |
17569 |
|
1*95 |
0.6 |
2.5 |
3.4 |
0.199 |
0.193 |
0.320 |
0.371 |
31759 |
13727 |
23680 |
|
1*120 |
0.6 |
2.5 |
3.4 |
0.158 |
0.153 |
0.253 |
0.294 |
39911 |
17389 |
30164 |
|
1*150 |
0.6 |
2.5 |
3.4 |
0.128 |
- |
0.206 |
0.239 |
49505 |
21033 |
37706 |
|
1*185 |
0.6 |
2.5 |
3.4 |
0.1021 |
- |
0.154 |
0.190 |
61846 |
26732 |
46503 |
|
1*240 |
0.6 |
2.5 |
3.4 |
0.1777 |
- |
0.125 |
0.145 |
79823 |
34679 |
60329 |
|
1*300 |
0.6 |
2.5 |
3.4 |
|||||||
